90 kN urządzenia do ciągnięcia linii powietrznej

Wyroby do ciągnięcia linii powietrznej

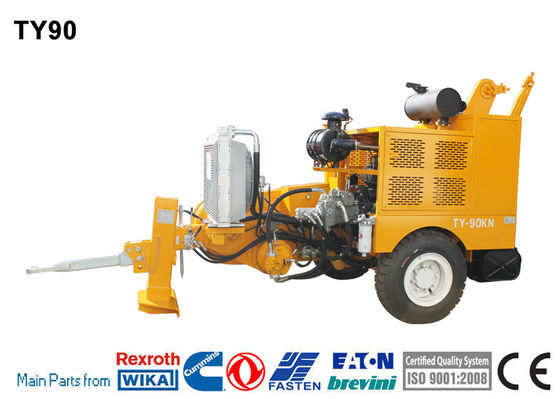

TY90 Hydrauliczny wyciągacz

Ta maszyna umożliwia naciąganie przewodnika dwustronnego o powierzchni 500 mm2 lub niższej w obszarach górskich i pagórkowych, przewodnika dwustronnego o powierzchni 630 mm2 lub niższej na równinach,o powierzchni nieprzekraczającej 10 m2,Ponadto może być stosowany do wiązania przewodowego kabli optycznych OPGW lub ADSS oraz liny transportowej 220 kV na różnych terenach.

Charakterystyka

Średnica koła: 540 mm

Numer rowu: 8

Maksymalna średnica liny: 21 mm

Maksymalna średnica koła liny: 1400 mm

Całkowita masa: 4680 kg

Ogólne wymiary (długość*szerokość*wysokość): 4000×2200×2100mm

Wydajność

Maksymalna ciągłość przerywana: 90kN

Maksymalne ciągłe przyciąganie: 80kN

Prędkość przy maksymalnym ciągnięciu: 2,5 km/h

Maksymalna prędkość: 5 km/h

Pociąg przy maksymalnej prędkości: 40kN

Silnik

Diesel: 118kw ((158KM)

System chłodzenia: woda

System elektryczny: 24 V

Główna konfiguracja

Silnik: Cummins

pompa hydrauliczna: niemiecki Rexroth

Główny silnik: niemiecki Rexroth

Reduktor prędkości: niemiecki Rexroth / Włochy Bonfiglioli

Silnik podnoszący uchwyt ogona: American Eton

Hydrauliczny licznik: niemiecki WIKA

Operator: German Rexroth

Przekaz hydrauliczny

Zamknięty obwód hydrauliczny dla zmiany prędkości stopniowej w obu kierunkach obrotowych. This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.

Konfiguracja

Dynamometr hydrauliczny z punktem ustawienia i automatycznym sterowaniem maksymalnego przyciągania

System hydraulicznego chłodzenia olejem

Urządzenia sterujące dla układu hydraulicznego i silnika wysokoprężnego

Na pokładzie wiertarka z automatycznym wiatrem równym, odpowiednia do standardowych mod. 1100 i 1400

Hydrauliczny przedni stabilizator

Punkt połączenia uziemienia
