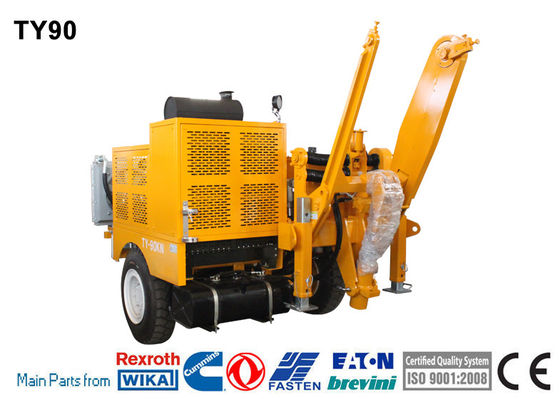

TY90 Narzędzia do sznurowania linii powietrznej 90kN Hydrauliczny przeciągacz kabli

TY90 Hydrauliczny wyciągacz

• Ta maszyna umożliwia naciąganie przewodnika dwustronnego o powierzchni 500 mm2 lub niższej w obszarach górskich i pagórkowych, przewodnika dwustronnego o powierzchni 630 mm2 lub niższej na równinach,o powierzchni nieprzekraczającej 10 m2,;
• Oprócz tego może być używany do ciągnięcia kabli optycznych OPGW lub ADSS oraz liny transportowej 220 kV na różnych terenach.

Wydajność

• Maksymalna ciągłość przerywana: 90kN
• Maksymalne ciągłe przyciąganie: 80kN
• Prędkość przy maksymalnym ciągnięciu: 2,5 km/h
• Maksymalna prędkość: 5 km/h
• Pociąg przy maksymalnej prędkości: 40kN

Charakterystyka

• Średnica koła: 540 mm
• Numer rowu: 8
• Maksymalna średnica liny: 21 mm
• Maksymalna średnica koła liny: 1400 mm
• Całkowita masa: 4680 kg
• Ogólne wymiary (długość*szerokość*wysokość): 4000×2200×2100mm

Silnik

• Diesel: 118kw ((158KM)
• System chłodzenia: woda
• System elektryczny: 24 V

Konfiguracja

• Dynamometr hydrauliczny z punktem ustawienia i automatycznym sterowaniem maksymalnego przyciągania
• System hydraulicznego chłodzenia olejem
• Urządzenia sterujące dla układu hydraulicznego i silnika wysokoprężnego
• Na pokładzie wiertarka z automatycznym wiatrem równym, odpowiednia do standardowych mod. 1100 i 1400
• Hydrauliczny przedni stabilizator
• Punkt połączenia uziemienia

Główna konfiguracja

• Silnik: Cummins
• Pompa hydrauliczna: niemiecki Rexroth
• Główny silnik: niemiecki Rexroth
• Reduktor prędkości: niemiecki Rexroth / Włochy Bonfiglioli
• Silnik podnoszący uchwyt ogona: American Eton
• Hydrauliczny licznik: niemiecki WIKA
• Operator: German Rexroth

Dodatkowe urządzenia

• System oświetlenia przyczepy
• Klempy hydrauliczne do zmiany wiązki
• Rolety z linami kierowniczymi obrotowymi
• Przyczepa do holowania przy maksymalnej prędkości 15 km/h
• Dodatkowy wał
• Cyfrowy licznik prędkości i licznik prędkości (za dodatkową opłatą)

Przekaz hydrauliczny

• Zamknięty obwód hydrauliczny dla zmiany prędkości stopniowej w obu kierunkach obrotowych. This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.
